6 Syarat Motherboard Laptop Bisa Switch On – Posisi Standby
Tulisan ini dikutip dari Channel youtube “Bukan teknisi Laptop Handal”.

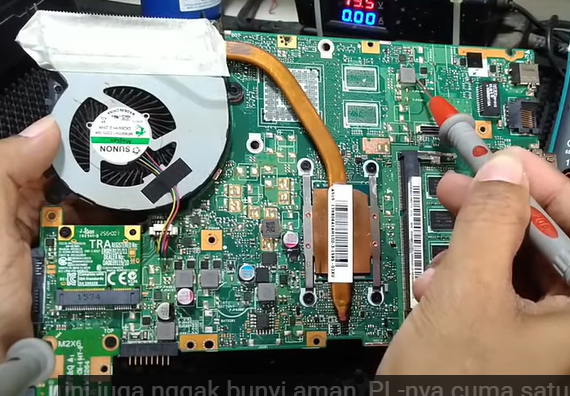

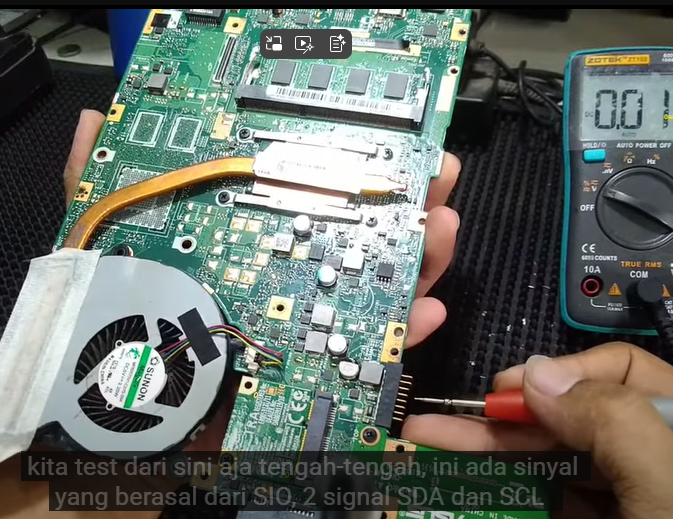

Langkah awal cek PL satu persatu tanpa adaptor ditancapakan, jika tidak bunyi maka aman. indikator PL tidak aman jika berbunyi dan di avo meter tertera angka 0.04 (seperti short dengan ground), jika angka masih diatas 4 aman.

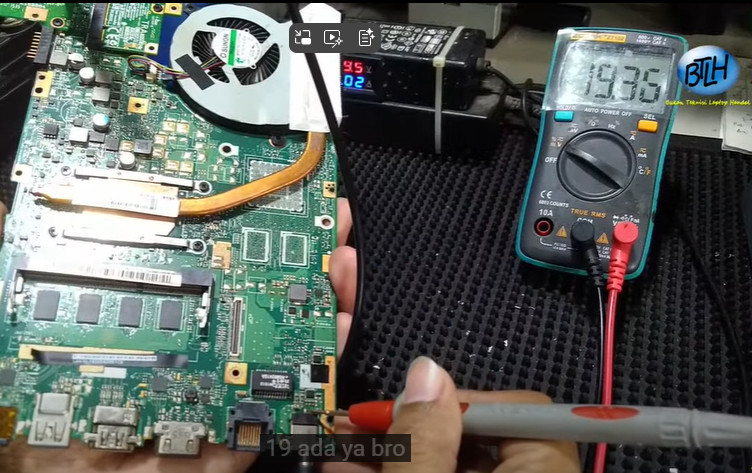

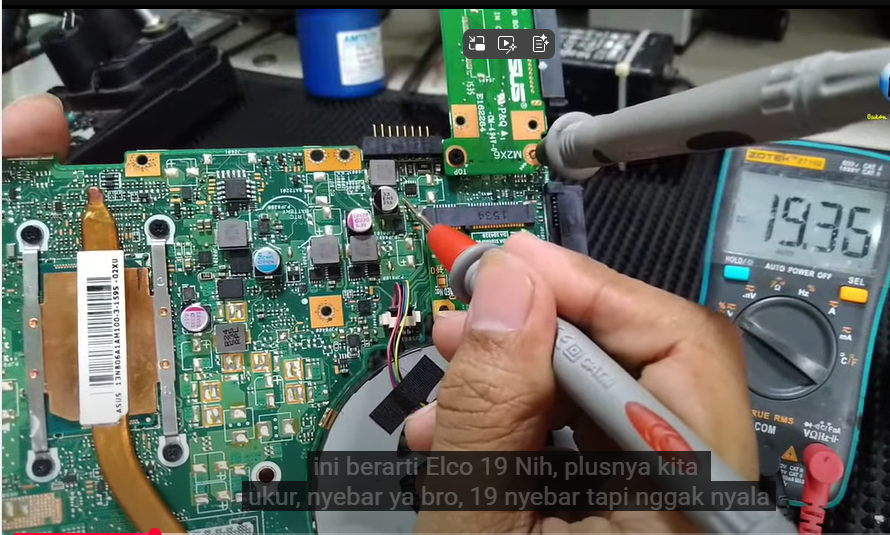

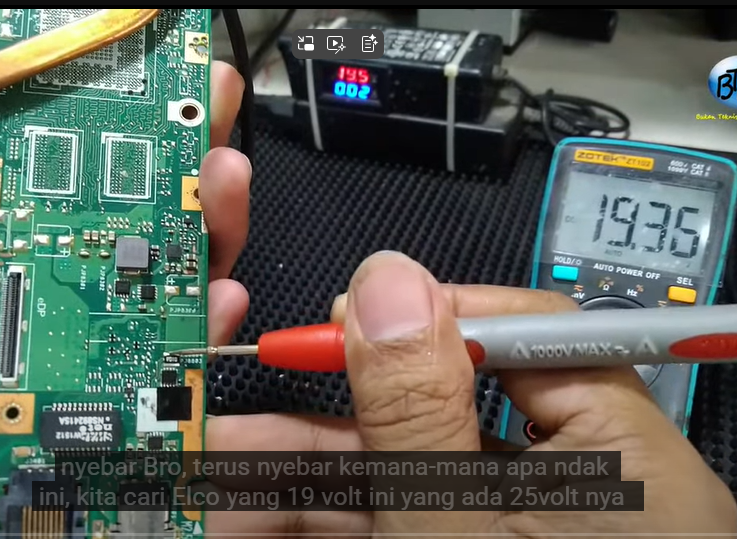

- VIN Cara cek VIN, tancapkan adaptor laptop kondisi terhubung, ukur dengan AVO Meter Ukur R seharusnya terukur 19V

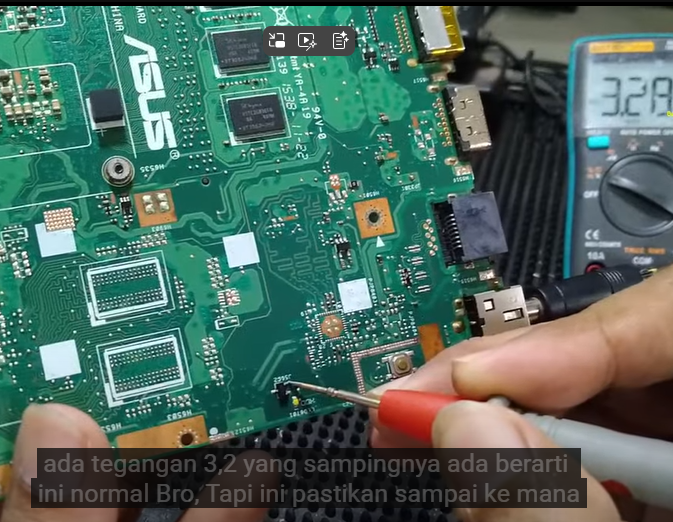

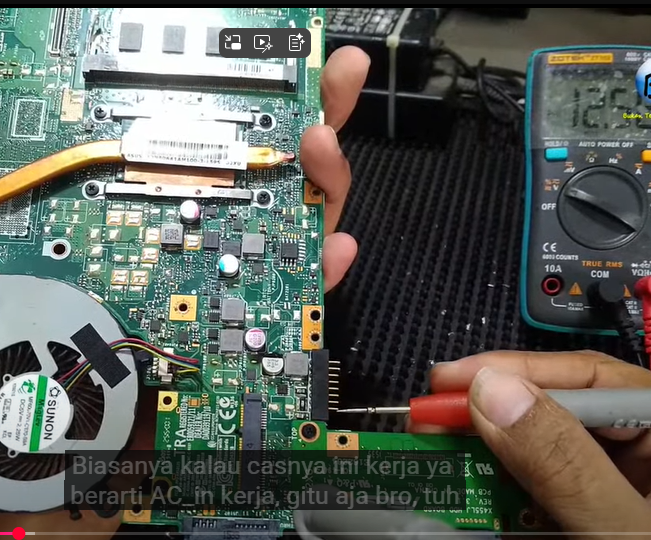

2. AC IN 3 V dari Charger, Cara tes pengukurannya langsung ukur dari Kaki-kaki port baterai.

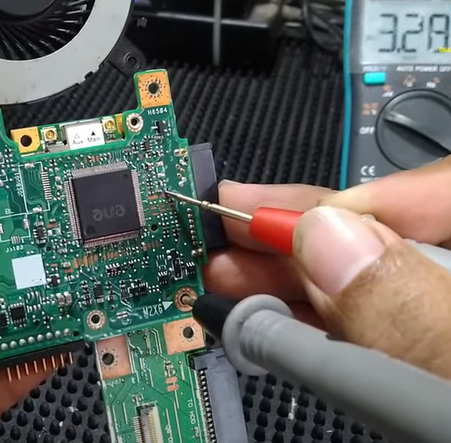

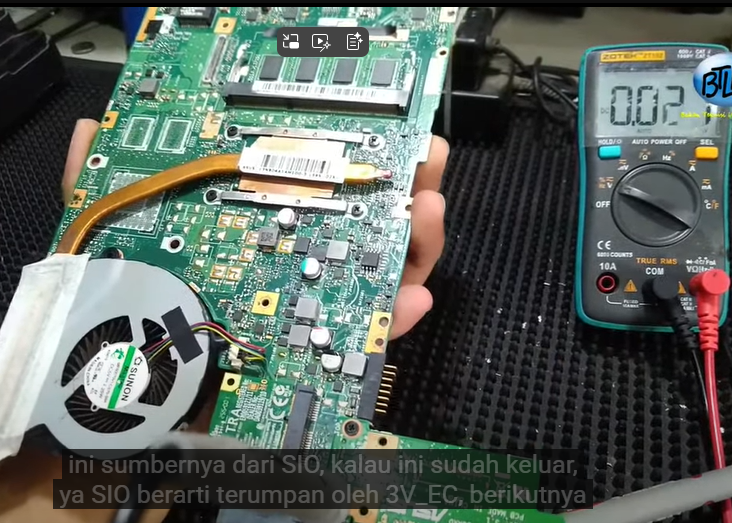

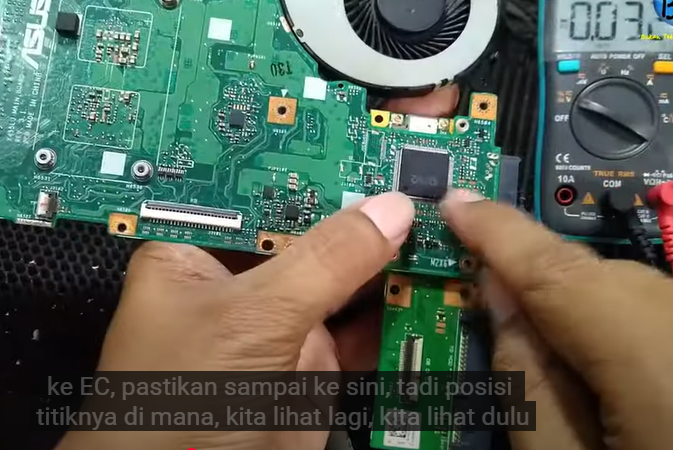

3. 3V EC

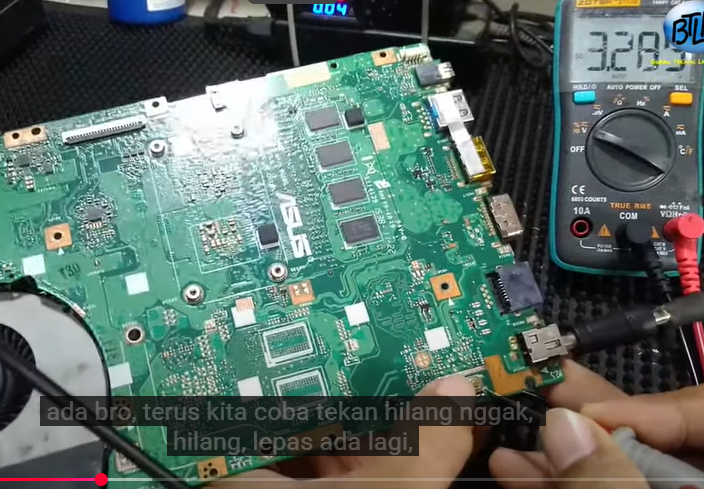

4. NBSWON (Switch On)
Jika ditekan menunjukkan 0 dilepas mengeluarkan angka, berarti switch normal.

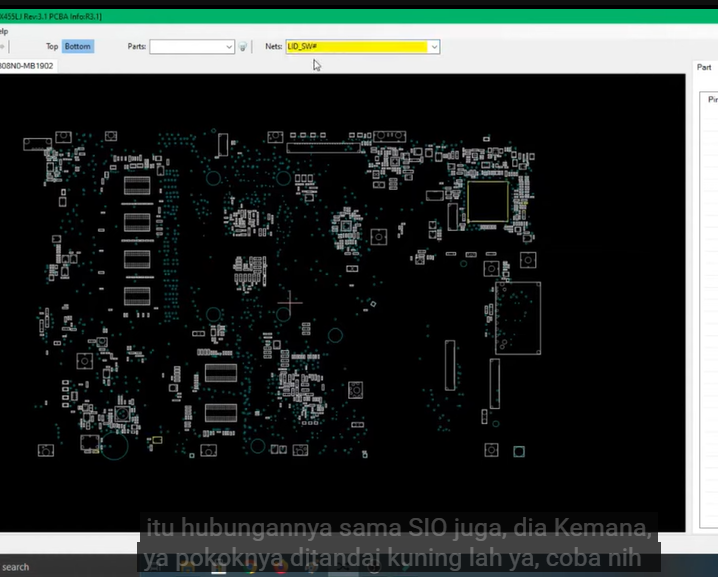

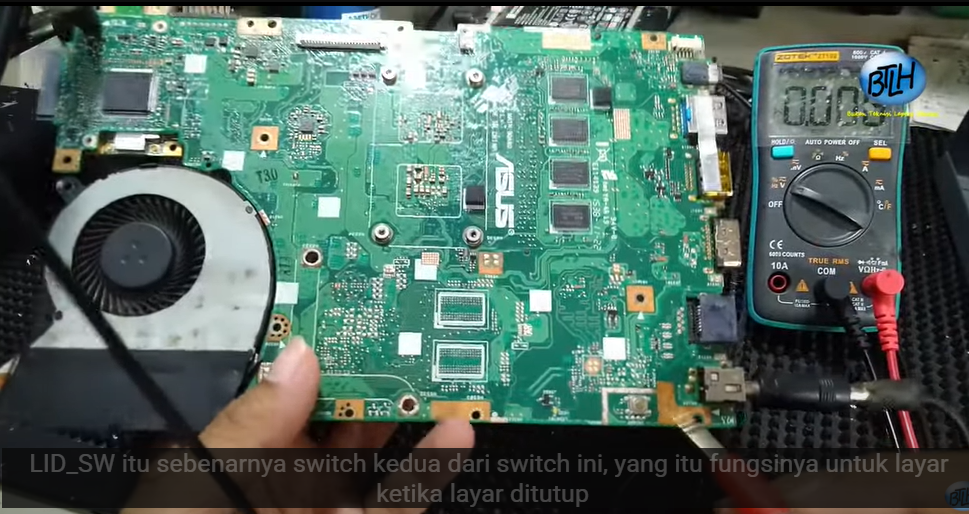

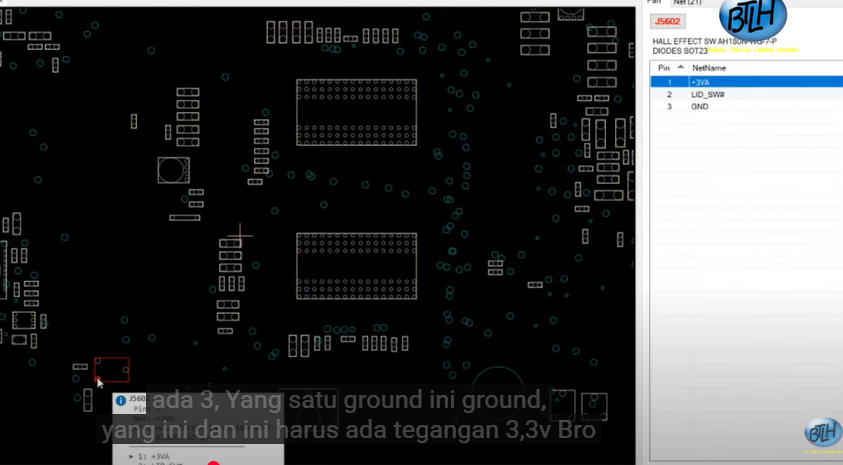

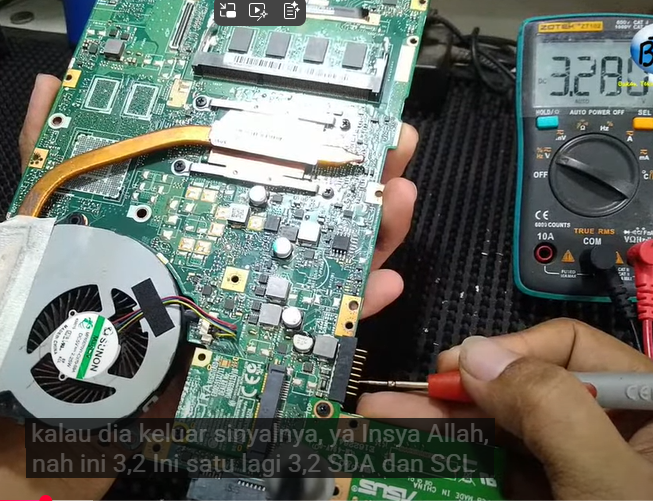

5. LID SW 3V
cari di board View sesuai type laptop.
jika ada tegangan 3.3v berarti masuk ke RTC

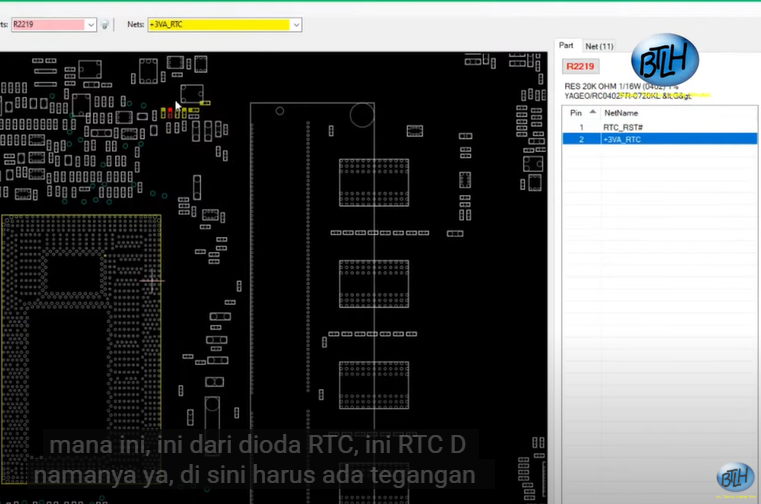

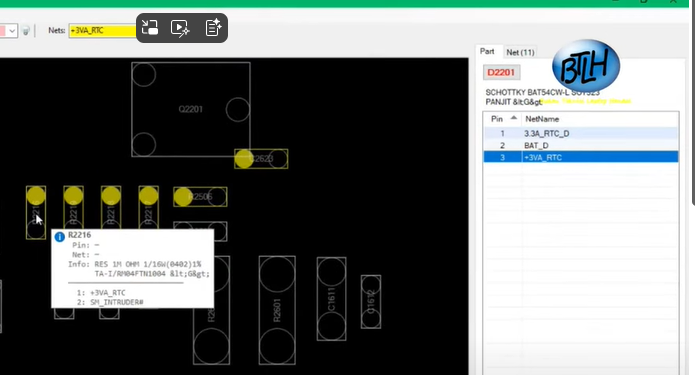

6. RTC RESET
Ukur RTC RESET, pastikan sesuai pada boardview angkanya.
